Nguồn điện 3 pha thường được sử dụng trong các dàn máy điều hòa công nghiệp. Điều này giúp hệ thống máy lạnh hoạt động ổn định và hoạt động hiệu quả hơn trong một thời gian dài. Vậy sơ đồ đấu dây máy lạnh 3 pha và cách đấu dây như thế nào để đúng kỹ thuật? Cùng bTaskee tìm hiểu nhé!
Điện 3 pha là gì?

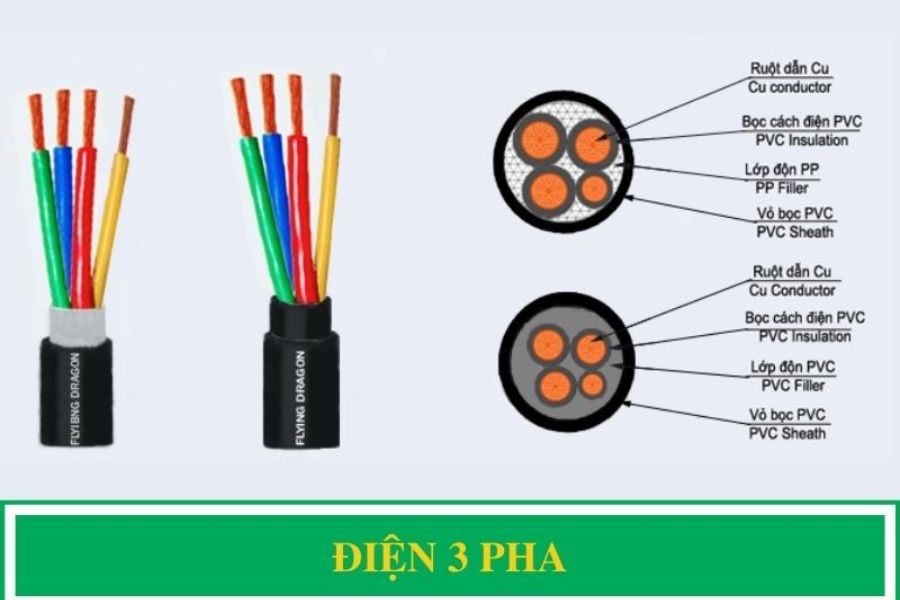

Điện 3 pha hay còn biết với tên gọi tiếng Anh là three-phase current. Nguồn điện ba pha là nguồn điện có công suất lớn đến 380V, gồm ba dây dẫn mang điện và một dây trung tính. Điện ba pha được sử dụng trong truyền tải điện và sản xuất công nghiệp, sử dụng các thiết bị điện công suất lớn để giải quyết vấn đề thất thoát điện năng như điều hòa công nghiệp, máy giặt công nghiệp. tủ lạnh,….
Tùy theo từng quốc gia, khu vực trên thế giới, điện ba pha có giá trị tương ứng khác nhau, thông thường như sau:
- Điện 3 pha áp dụng tại Việt Nam: 380V/3F.
- Điện 3 pha áp dụng tại Mỹ: 220V/3F.
- Điện áp 3 pha dụng tại Nhật Bản: 200V/3F.
Sơ đồ đấu dây máy lạnh 3 pha chuẩn xác nhất
Sơ đồ nối dây điện sẽ giúp bạn hiểu chi tiết và chọn phương án nối dây phù hợp trước khi lắp đặt. Điều này quan trọng để đảm bảo an toàn, hiệu suất, và tránh tình trạng gặp sự cố khi hệ thống hoạt động.

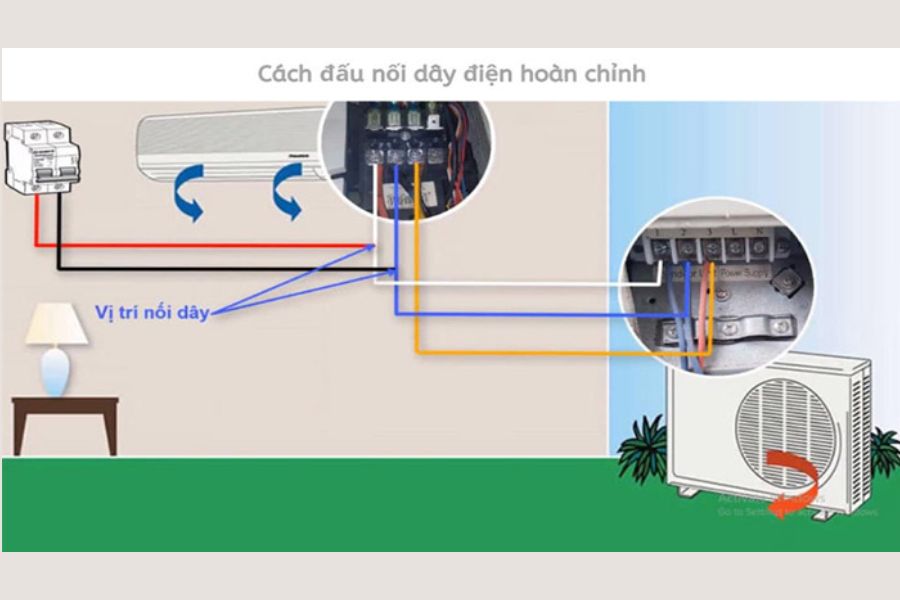

Ngoài ra, việc biết được sơ đồ đấu dây cũng sẽ giúp người lắp đặt thực hiện việc kết nối một cách nhanh chóng và chính xác nhất. Bên dưới là hình minh họa cụ thể cho sơ đồ:
Chuẩn bị vật dụng gì trước khi đấu điện máy lạnh 3 pha?
Trước khi bắt đầu đi dây máy điều hòa ba pha, điều quan trọng nhất là phải đảm bảo an toàn và chuẩn bị đầy đủ các vật dụng cần thiết. Một số vật dụng cần chuẩn bị và không thể bỏ qua như:
- Đồ bảo hộ cá nhân: Mũ bảo hiểm, gang tay cách điện, kính bảo hộ.

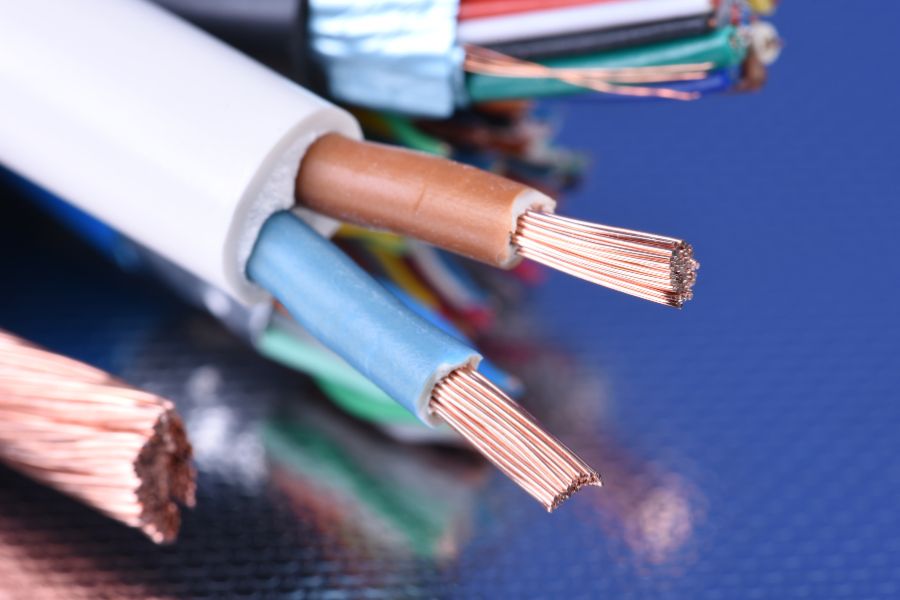

- Dụng cụ đấu nối: Dụng cụ cắt dây (kềm cắt) và bao đựng dây, ống đồng, dây điện, ống bảo ôn cách nhiệt và băng cuốn.
- Dụng cụ đo lường: Thiết bị đo điện áp và dòng điện, thước.
- Dụng cụ vệ sinh và bảo trì: Máy hút bụi, bình xịt khí nén để làm sạch khu vực.
- Dụng cụ lắp ráp: đèn pin, sơ đồ đấu dây máy lạnh 3 pha, ổ cắm, đinh, ốc, tua-vít, băng keo điện,…
Việc vệ sinh máy lạnh định kỳ sẽ giúp máy lạnh hoạt động hiệu quả và tiết kiệm điện. Nếu bạn không có thời gian để tự mình vệ sinh máy lạnh thường xuyên hãy đặt dịch vụ vệ sinh máy lạnh của bTaskee để được hỗ trợ nhanh chóng và chuyên nghiệp nhất nhé!
Tải ứng dụng bTaskee và đặt lịch trải nghiệm hơn 13 dịch vụ tiện ích gia đình ngay!
Hướng dẫn chi tiết cách đấu dây điện máy lạnh 3 pha đúng kỹ thuật và an toàn
Việc lắp đặt và đấu dây máy lạnh 3 pha là yếu tố then chốt giúp đảm bảo hiệu suất hoạt động, an toàn và tiết kiệm năng lượng. Dưới đây là các bước đấu điện 3 pha máy lạnh mà bạn nên biết.
Bước 1: Mở hộp điện dàn lạnh

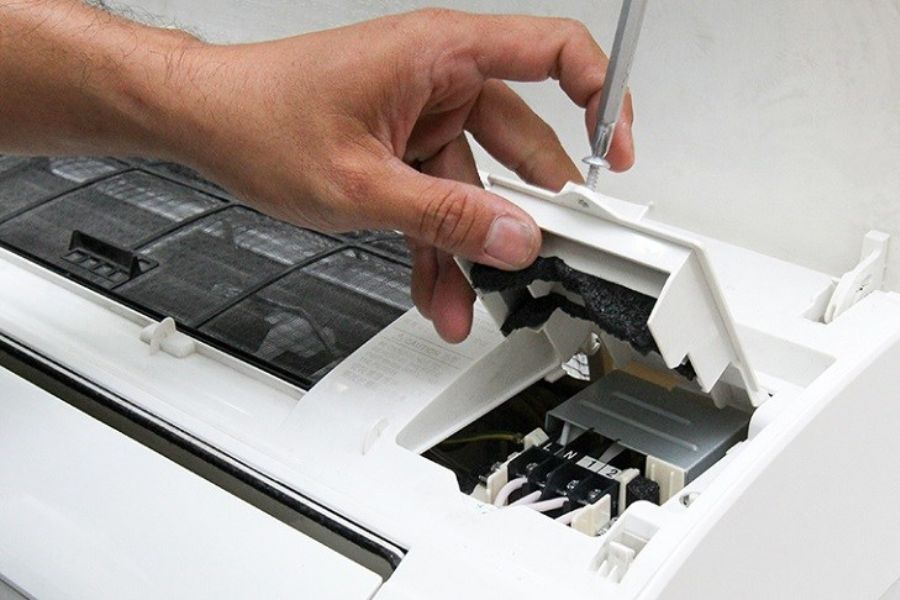

Đầu tiên, đảm bảo rằng nguồn điện của máy lạnh đã được tắt hoàn toàn trước khi mở hộp điện. Sau đó, mở hộp điều khiển trong dàn máy lạnh. Khi này bạn sẽ nhìn thấy 4 đầu đầu dây được sắp xếp L, N, 1, 2 từ trái qua phải. Các ký hiệu mang ý nghĩa:
- L và N: ký hiệu cho pha nóng và pha lạnh của dòng điện. Hai dây này được nối trực tiếp từ cầu dao.
- 1 và 2: ký hiệu của hai đường dây cấp điện cho điều hòa không khí. Còn được gọi là biểu tượng cho cả hai đầu của cáp nguồn bộ sưởi bên ngoài. Hai dây được nối chặt vào ống đồng và dẫn ra bên ngoài để nối vào hai đầu dây tương ứng của thiết bị nóng (cục nóng).
Bước 2: Đấu nối các đầu dây bên trong hộp điều khiển của dàn lạnh

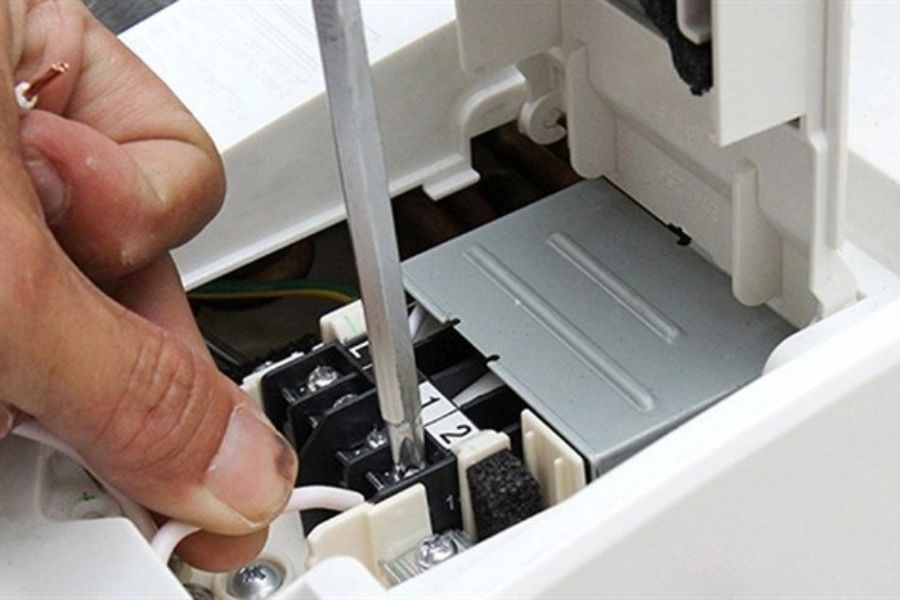

Nối lần lượt bốn dây bên trong hộp điều khiển và điều chỉnh sao cho phù hợp nhất. Hãy chú ý và ghi lại đầu dây điện khi kết nối để tránh vô tình kết nối nhầm dây nguồn và dây nguồn.
Bước 3: Tháo mặt bo/hộp và đấu nối các đầu dây trong điều khiển dàn nóng điều hòa
Bạn sẽ cần kết nối cáp của dàn nóng với hộp điều khiển bên ngoài máy sưởi. Bên trong, bạn sẽ tìm thấy một hộp điện có ký hiệu và có cách bố trí tương tự như hộp cài đặt và điều khiển thiết bị dàn lạnh (cục lạnh). Cuối cùng, chỉ cần kết nối lần lượt từng dây đã lưu.
>> Xem thêm: Nguyên Lý Hoạt Động Của Máy Lạnh Và Cấu Tạo
Một số lưu ý quan trọng khi đấu điện máy lạnh 3 pha
- Sau khi biết cách đấu điện 3 pha máy lạnh đúng kỹ thuật và xem xét sơ đồ sơ đồ đấu dây máy lạnh 3 pha, có một số điểm quan trọn để bảo đảm an toàn và hiệu suất của hệ thống.
- Để đảm bảo an toàn khi lắp đặt và sử dụng, bạn nên lắp đặt dây tiếp đất cho thiết bị. Do nguồn điện 3 pha có công suất hoạt động lớn, việc lắp đặt thêm dây tiếp đất sẽ giúp tránh được nguy cơ bị giật điện, rò rỉ gây chập và ngăn ngừa cháy nổ hiệu quả.
- Hiện nay, vẫn còn có một số mẫu điều hòa 3 pha không được trang bị thiết bị chống lệch pha. Điều này, dẫn đến những lỗi không đáng có. Do vậy, tại thời điểm này, tất cả những gì bạn cần làm là thay cầu (đảo cầu nối) L1 và L3 trên aptomat điều hòa.
- Luôn tuân thủ các quy tắc an toàn về điện và hệ thống lạnh để bảo vệ bản thân và người làm việc xung quanh. Ví dụ, khi thực hiện đấu nối phải đeo găng tay chống sốc.
- Để bảo vệ hệ thống điều hòa, nguồn điện cấp vào của điều hòa sẽ đi qua 1 aptomat. Do vậy, trước khi đấu nối điều hòa với nguồn điện cần phải đo điện áp của Aptomat.
- Hệ thống dây điện của máy điều hòa không khí được lắp đặt hoặc kết nối không đúng cách có thể làm máy không hoạt động đúng, giảm tuổi thọ máy lạnh, khiến bạn tốn thời gian, tiền bạc và sức khỏe. Nếu việc tự thực hiện có vẻ quá phức tạp hoặc khó thực hiện, nên cách tốt nhất là hãy liên hệ với chuyên gia kỹ thuật để được hỗ trợ.
Như vậy, nội dung trên đã chia sẻ cho bạn chi tiết sơ đồ đấu dây máy lạnh 3 pha và cách đấu đúng kỹ thuật và đảm bảo an toàn. Hy vọng những thông tin hữu ích trên sẽ giúp quá trình sử dụng và lắp đặt máy lạnh của bạn thành công.
